Вы получаете партию болтов М16 с маркировкой 10.9. Сопроводительный документ приложен, но остаётся вопрос: относится ли он именно к этой партии и какие свойства крепежа действительно проверяли?
Ответ даёт не само слово «сертификат», а прослеживаемая цепочка: заказ, полное обозначение изделия, идентификатор партии, применимый стандарт, метод контроля и полученные результаты. В разделе болтов представлены разные стандарты, размеры и классы прочности; документы проверяют для конкретного заказанного исполнения.
Сначала определяют вид документа. ISO 16228:2017 предусматривает декларацию соответствия F2.1 и отчёты об испытаниях F2.2, F3.1 и F3.2.
F2.1 подтверждает соответствие поставленного крепежа заказу и применимым требованиям, но не содержит результатов испытаний.
F2.2 содержит результаты неспецифического контроля. Испытанные изделия не обязательно входят в фактически поставляемую партию.
F3.1 содержит результаты специфического контроля крепежа из исходной производственной партии.
F3.2 также основан на специфическом контроле, но документ дополнительно подтверждает представитель покупателя или внешний уполномоченный представитель.
Если нужны результаты именно по производственной партии, соответствующий вид документа согласуют при заказе. Полученный отчёт затем связывают с поставкой по полному обозначению крепежа и идентификатору партии.
Номер плавки может использоваться для прослеживаемости исходного материала, но он не является универсальным обязательным реквизитом каждого документа. Его наличие и роль зависят от вида отчёта и согласованных требований.

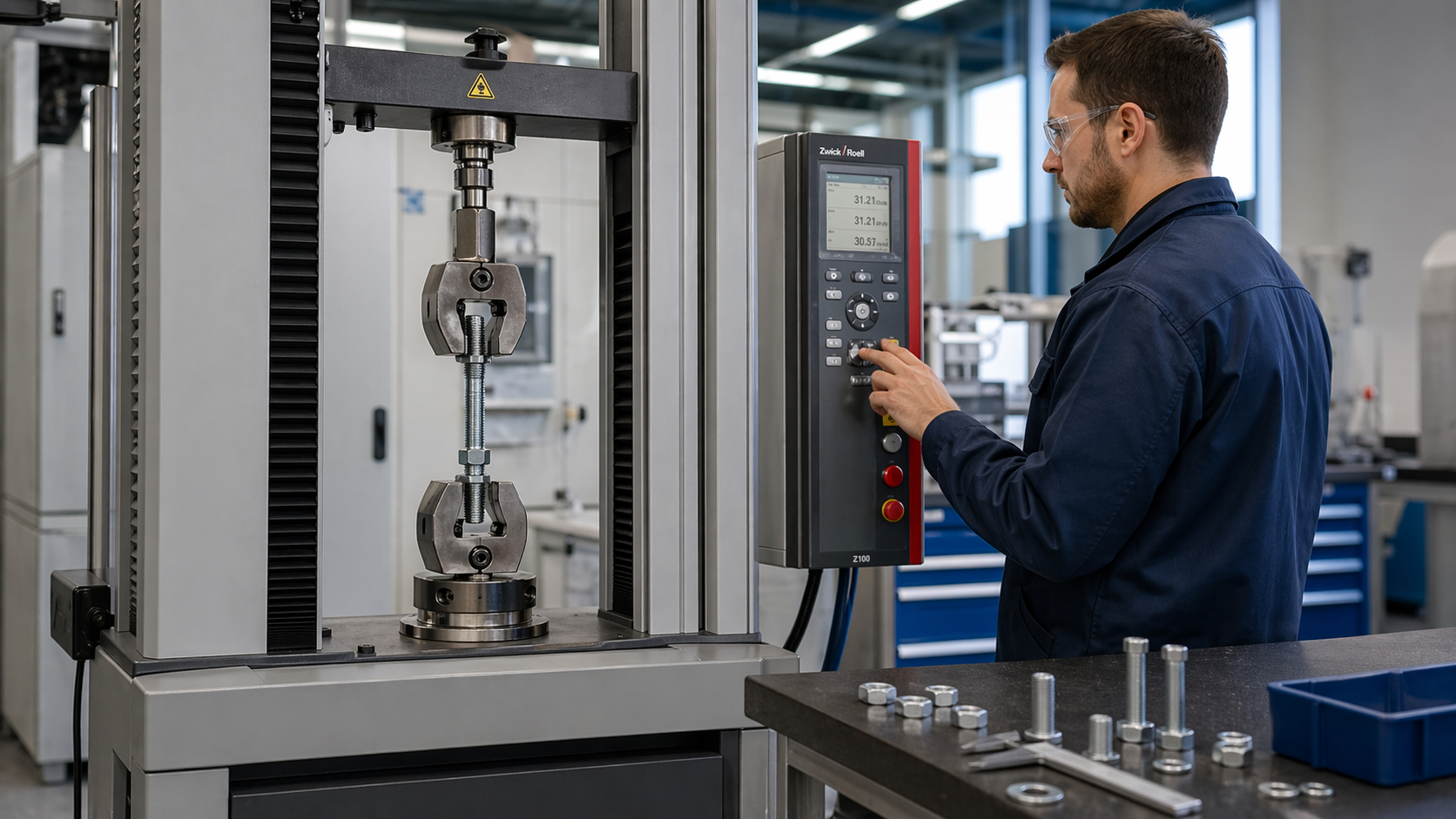

При испытании крепёж растягивают вдоль оси. В зависимости от геометрии изделия и применимой методики проверяют полноразмерный болт либо изготовленный из него образец.
Результаты могут включать:
минимальную разрушающую нагрузку полноразмерного изделия, кН;
временное сопротивление, или предел прочности Rm, МПа;
предел текучести ReL либо условный предел текучести Rp0,2 — в зависимости от класса и метода;
удлинение после разрыва и другие характеристики, предусмотренные программой испытаний.
Для полноразмерного болта М12 с крупным шагом минимальная разрушающая нагрузка зависит от класса прочности. Например, для болта М12 DIN 933 класса 8.8 расчётное табличное значение составляет 67,4 кН, а для класса 10.9 — 87,7 кН. Эти значения относятся к установленной стандартом геометрии резьбы и методике испытания.
Результат отдельного образца сопоставляют с установленным минимумом. Решение по всей партии принимают по предусмотренному плану выборочного контроля и правилам приёмки, а не по универсальной схеме «один образец разрушился — всю партию списать».
При некоторых испытаниях оценивают и место разрушения. Однако внешний вид излома сам по себе не позволяет надёжно подтвердить класс прочности или правильность термообработки. Для такого вывода нужны результаты предусмотренных механических испытаний и контроля твёрдости.
ISO 898-1 устанавливает механические и физические свойства болтов, винтов и шпилек из углеродистой и легированной стали, но не нормирует сопротивление срезу как универсальную характеристику крепежа.
Если соединение работает на сдвиг, расчёт учитывает:
проходит ли плоскость среза через гладкий стержень или резьбу;
число плоскостей среза;
диаметр и фактическую площадь сечения;
смятие соединяемых деталей;
предварительную затяжку и возможность передачи усилия трением;
требования применимого расчётного стандарта.
Дополнительное испытание на срез проводят по проектной программе или согласованной методике. В ней заранее задают оснастку, число плоскостей, положение резьбы и критерии соответствия.
Универсальный коэффициент 0,6 или 0,7 от предела прочности нельзя использовать как самостоятельное подтверждение несущей способности готового соединения. Он не учитывает геометрию узла и положение плоскости разрушения.
ISO 898-7 устанавливает торсионное испытание и минимальные разрушающие моменты для определённых болтов и винтов, которые нельзя корректно испытать на растяжение.
Стандарт применяется, в частности:
к крепежу классов 8.8–12.9 размером менее М3, для которого в ISO 898-1 не указаны разрушающие и пробные нагрузки;
к коротким болтам и винтам диаметром от М3 до М10, геометрия которых не позволяет провести испытание на растяжение.
Следовательно, испытание на кручение не является автоматически обязательным для каждого болта М8 или М10. Необходимость теста определяют размеры изделия, его геометрия, применимый стандарт и программа контроля.
При испытании определяют разрушающий крутящий момент и сравнивают его с установленным минимумом. Произвольное требование о нескольких полных оборотах до разрушения применять нельзя, если такой показатель не предусмотрен выбранной методикой.
Торсионное испытание также не заменяет проверку зависимости между моментом затяжки и усилием сжатия в реальном соединении. Для такой характеристики предусмотрены отдельные методы, например ISO 16047.
При электроосаждении цинка и некоторых других покрытиях для высокопрочного стального крепежа учитывают риск внутреннего водородного охрупчивания. Возможное разрушение способно проявиться не сразу, а после приложения длительной растягивающей нагрузки.
ISO 4042:2022 устанавливает требования к электроосаждённым покрытиям крепежа и меры по снижению риска водородного охрупчивания. Они относятся ко всей технологической цепочке: подготовке поверхности, нанесению покрытия, обработке после покрытия и контролю процесса.
Термическая обработка после нанесения покрытия может быть одной из мер снижения риска, но её нельзя считать абсолютной гарантией. Для выявления склонности к замедленному разрушению предусмотрены специальные методы, включая испытание с предварительным нагружением по ISO 15330, если оно применимо к изделию и задано требованиями.
Обычное торсионное испытание не заменяет специальный контроль водородного охрупчивания.
Механические свойства подтверждают не одним испытанием. В программу контроля могут входить следующие проверки.
Испытание пробной нагрузкой. Крепёж нагружают установленным пробным усилием и выдерживают предусмотренное время. После разгрузки проверяют отсутствие недопустимого остаточного удлинения. Для класса 8.8 пробное напряжение составляет 580 МПа, для 10.9 — 830 МПа.
Испытание на твёрдость. Измерение по Роквеллу, Виккерсу или Бринеллю помогает проверить соответствие материала и термообработки установленному диапазону. Само по себе значение твёрдости не заменяет испытание на растяжение.
Испытание на косой шайбе. Полноразмерный болт растягивают с предусмотренной методикой угловой опорой под головкой. Испытание проверяет прочность перехода от стержня к головке. Угол оправки зависит от диаметра, класса и требований стандарта.
Контроль резьбы и размеров. Проверяют геометрию, допуски и приемлемость резьбы предусмотренными средствами измерения или предельными калибрами.
Если образец не соответствует требованию, дальнейшее решение принимают по правилам приёмочного контроля: учитывают план выборки, вид несоответствия и предусмотренные повторные проверки.
Сначала проверьте, можно ли связать документ с полученной партией. Для этого сопоставляют:
полное обозначение крепежа;
номер производственной или прослеживаемой партии;
класс прочности, размер и покрытие;
применимый стандарт или техническую спецификацию;
вид документа F2.1, F2.2, F3.1 либо F3.2.
Затем каждый результат читают в связке:
При измерительном контроле в отчёте указывают значения в форме, предусмотренной видом документа и методом контроля. Это могут быть отдельные результаты, диапазон, минимум или максимум.
При атрибутивном или визуальном контроле допустима запись «соответствует/не соответствует». Поэтому отсутствие числового значения не всегда означает формальную отписку, а круглое число само по себе не доказывает подделку.
Если для проекта нужны конкретные результаты испытаний, специфический контроль партии или дополнительная характеристика, это требование включают в заказ заранее.
Компания «Метизбелимпорт» работает с крепежом с 2010 года. Перед заказом ответственной партии следует уточнить, какой вид документа и какие результаты контроля могут быть предоставлены для выбранной позиции. Обещание протокола для каждой партии и хранение контрольных образцов должны подтверждаться условиями конкретной поставки, а не общей формулировкой на странице.
