Монтаж мачты освещения идёт по графику, стрела крана замерла в ожидании, а в руках у такелажника остаётся половинка рым-болта с сорванной резьбой. Или талреп, стягивающий ванты антенного сооружения, лопнул с сухим щелчком, заставив конструкцию вздрогнуть. Ситуация, когда время утекает сквозь пальцы, а груз массой в несколько тонн висит на последнем звене, знакома многим. В такие минуты велик соблазн схватить первый попавшийся болт — «лишь бы влезло» — и забыть о проблеме. Но именно здесь проходит граница между профессионализмом и преступной халатностью.
Предлагаем пошаговый алгоритм, который позволит либо безопасно восстановить работоспособность системы за минимальное время, либо принять единственно верное решение об остановке работ. Только практика, проверенная на реальных объектах.
Прежде чем браться за инструмент, нужно зафиксировать нагрузку и провести визуальный осмотр. От того, с каким отказом мы столкнулись, зависит дальнейшая тактика.
✸ Трещина в корпусе талрепа или на теле рым-болта. Она может быть видна невооружённым глазом или проявляться после очистки металлической щёткой.
✸ Срыв резьбы — полное или частичное разрушение витков на шпильке либо внутри муфты.
✸ Остаточная деформация (изгиб, скручивание). Даже незначительное искривление означает, что прочность детали уже не соответствует паспортной.
✸ Разрушение проушины или потеря комплектующих (пальца, гайки, шплинта).
После того как характер поломки определён, оцените сам узел. Является ли этот элемент единственной точкой подвеса? Есть ли дублирующие страховочные цепи? Можно ли перераспределить нагрузку на соседние элементы с помощью домкратов или временных подпорок? Если ответ на последний вопрос положительный, сделайте это немедленно. Ни в коем случае не работайте с деталью, находящейся под полной расчётной нагрузкой.
Требования безопасности при эксплуатации грузоподъёмных механизмов обязывают ответственного специалиста проводить визуальный контроль такелажа перед каждой сменой. В аварийной ситуации критерии отбраковки становятся ещё жёстче. Существуют состояния, при которых дальнейшая эксплуатация элемента запрещена категорически — даже на час, даже «чтобы дотянуть до обеда».
➤ Трещина в любом месте корпуса талрепа или на теле рым-болта. Микротрещина при циклической нагрузке или под воздействием ветра приведёт к мгновенному разрушению. Сваривать такие элементы нельзя: сварной шов не обладает необходимой пластичностью и меняет структуру металла.
➤ Остаточная деформация (изгиб, скручивание). Если геометрия детали изменилась, металл вошёл в зону пластических деформаций и потерял расчётную прочность. Выправлять обратно бессмысленно и смертельно опасно.
➤ Износ резьбы более 20% . Определяется визуально: резьба становится «заострённой», витки теряют трапециевидный профиль. Такое соединение не выдержит паспортную нагрузку и может сорваться при первом же рывке.
➤ Отсутствие маркировки класса прочности на новом элементе, который предполагается установить. Если невозможно идентифицировать происхождение болта или талрепа, ему не место в подвесной системе.
Почему эти случаи требуют немедленной остановки? На строительстве ангарного комплекса монтажники решили «подтянуть» лопнувший талреп обычным строительным болтом из ближайшего хозмага. Болт был без маркировки, визуально — «сырая» сталь низкого качества. Через час под нагрузкой от ветра болт срезало, и ферма массой 600 кг рухнула с высоты трёх метров. Хорошо, что внизу никого не оказалось. Цена экономии времени могла стать ценой человеческой жизни. Запомните: любой элемент подвесной системы — это не просто железка, а устройство безопасности.
Допустим, осмотр узла проведён и красных флагов нет. Например, сорвало резьбу на шпильке, но корпус цел, или потерялась гайка. Теперь задача — подобрать аналог, который проработает до плановой замены.

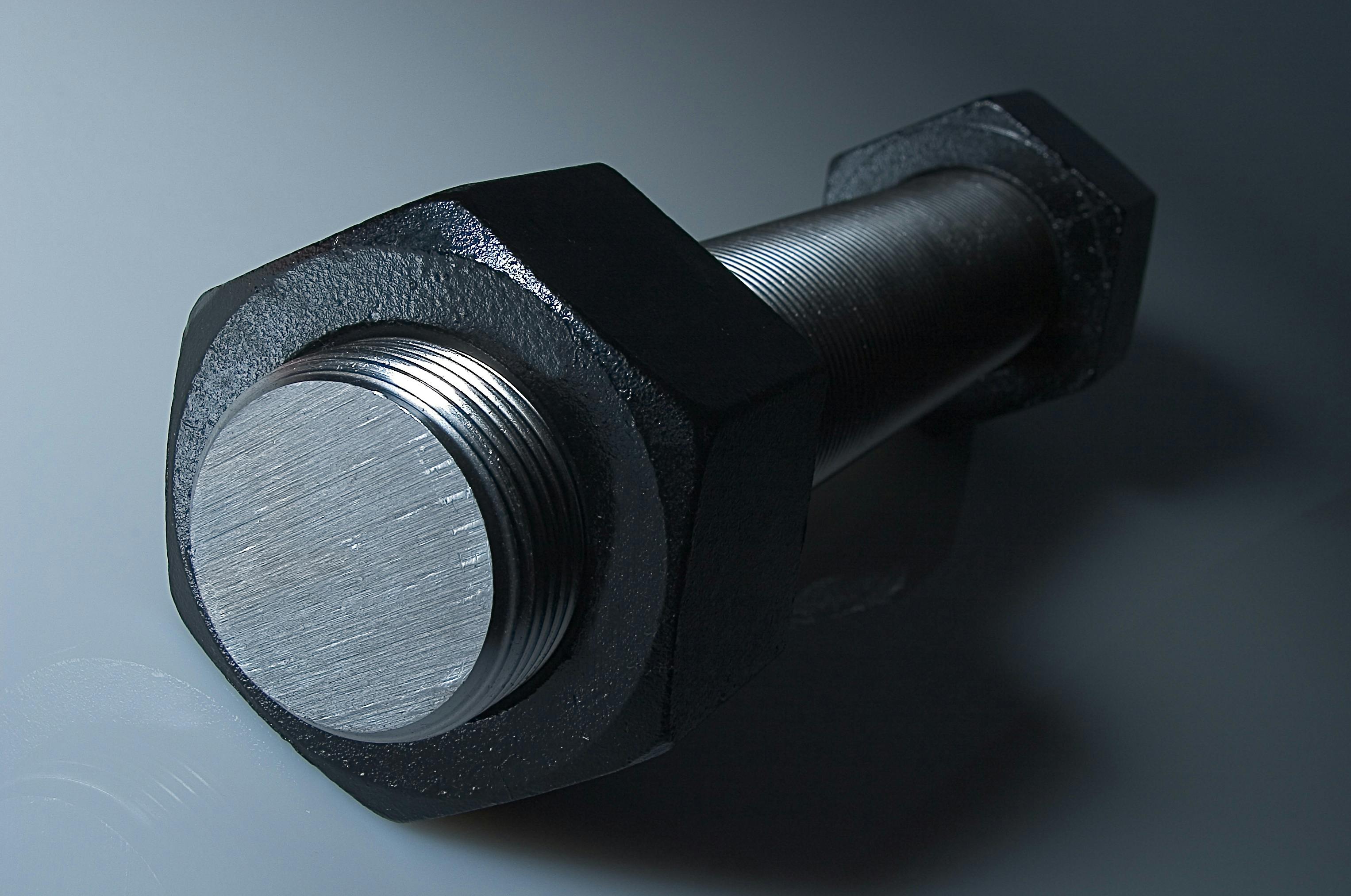

На уцелевшей части нужно найти маркировку. На высокопрочных болтах, винтах и шпильках она обычно выбита на головке или торце. Класс прочности обозначается двумя цифрами через точку: 8.8, 10.9 или 12.9. Расшифровка проста: первая цифра, умноженная на 100, даёт номинальное временное сопротивление разрыву в ньютонах на квадратный миллиметр, а произведение двух цифр, умноженное на 10, — предел текучести. Для такелажных работ класс ниже 8.8 не рассматривается.
Если маркировка стёрта, понадобится штангенциркуль. Измерьте:
диаметр резьбы (по номиналу, например, м12, м16);
шаг резьбы (крупный или мелкий). Для этого замерьте расстояние между десятью витками и разделите на 10.
Талрепы классифицируются по конструкции и типу оголовков.
✸ Открытые и закрытые. Закрытый корпус (трубчатый) защищает резьбу от грязи и механических повреждений, что актуально для уличных конструкций.
✸ Комбинации оголовков: крюк-крюк, крюк-кольцо, кольцо-кольцо, вилка-вилка. Для срочной замены можно комбинировать разные типы, но следите, чтобы соединение было надёжным (например, крюк должен заходить в проушину с зазором, но не болтаться).
✸ Стандарты. DIN 1478 — распространённый стандарт для закрытых талрепов с метрической резьбой. Если старый элемент выполнен по этому стандарту, подобрать аналог проще.
Важный момент: нельзя использовать соединительные муфты или талрепы, рассчитанные на меньшую нагрузку, чем требуется. Производители указывают два параметра: разрушающую нагрузку (в килоньютонах) и рабочую нагрузку, которая обычно рассчитывается делением разрушающей на коэффициент запаса (чаще всего 1,75). Ориентируйтесь на рабочую нагрузку — она не должна быть меньше, чем у оригинальной детали.
Если подвесная система работает на улице, в условиях повышенной влажности или в агрессивной среде, материал приобретает критическое значение. Оцинкованная сталь (гальваническое цинкование толщиной не менее 12 мкм) — стандартное решение для большинства задач. Нержавеющая сталь (обычно а2 или а4) необходима для химических производств, морских сооружений и мест с постоянным контактом с водой.
Устанавливать оцинковку вместо нержавейки «на недельку» допустимо, но будьте готовы, что коррозия пойдёт ускоренными темпами. Через месяц-два такой узел потребует замены в любом случае.
При подборе аналога соблюдайте несколько простых, но жёстких правил.
✔ Выбирайте элемент с классом прочности не ниже оригинала. Если стоял 8.8, ставьте 8.8 или 10.9. Наоборот — нельзя.
✔ Сверяйте посадочные размеры с точностью до миллиметра. Резьба м12 не войдёт в отверстие под м10, а болт м12 в гайку м12 с мелким шагом не вкрутится.
✔ Учитывайте рабочую нагрузку. Лучше взять элемент с запасом 20–30%, но убедитесь, что он вписывается в узел по габаритам.
✔ Исключите обычные строительные болты из чёрного металла без маркировки. Они не рассчитаны на динамические нагрузки, которые неизбежно возникают в подвесных системах при ветре, вибрации или движении груза.
В идеале у каждого такелажника должен быть аварийный комплект: набор высокопрочных болтов (класс 8.8 и выше) самых ходовых диаметров (м8, м10, м12, м16), пара универсальных талрепов средней грузоподъёмности, рулетка и штангенциркуль. Этот набор занимает минимум места, но может спасти от многочасового простоя.
Даже если узел кажется ненагруженным, всегда используйте страховку. Подведите домкрат, установите временную подпорку или ослабьте контргайки на соседних стяжках. Убедитесь, что под грузом нет людей. Работа под висящим грузом без дополнительной фиксации — грубейшее нарушение, которое может привести к смерти.
Если обломок рым-болта застрял в резьбовом гнезде, не спешите срывать его газовым ключом «до победного». Лучше высверлить остатки и использовать экстрактор. Если резьба в гнезде повреждена, её нужно прогнать метчиком соответствующего диаметра. Любая грязь, окалина или ржавчина на резьбе нового элемента недопустимы — перед установкой протрите резьбу ветошью, смоченной в растворителе.
➞ Нанесите на резьбу небольшое количество графитной смазки или литола. Это облегчит следующую замену и защитит от закипания.
➞ Наживляйте элемент строго по оси, без перекосов. Если чувствуете, что «не идёт», не давите — выкрутите и проверьте совместимость резьбы.
➞ Затягивайте с контролем усилия. В идеале — динамометрическим ключом. Если ключа нет, используйте обычный ключ с длинной рукоятью, но без рывков и применения «усилителя» в виде трубы. Опытный монтажник чувствует момент, когда соединение «село», и знает грань, за которой начинается срыв резьбы.
Нагружайте систему плавно, без рывков. Прислушайтесь: нет ли посторонних скрипов или щелчков? Проверьте визуально: не появился ли люфт в соединениях? Если есть возможность, проведите пробный подъём или натяжение с нагрузкой, составляющей 50–70% от рабочей, и зафиксируйте результат.
Возьмите яркую краску (красную, оранжевую) и нанесите метку на заменённую деталь. Или повесьте бирку с надписью «TEMP» и датой установки. Это нужно, чтобы при следующем плановом осмотре элемент не пропустили и заменили на штатный.
Установите чёткий дедлайн. Временное решение — это максимум до завершения текущего контракта или до ближайшей плановой остановки объекта. В идеале — не позже чем через неделю. Закажите оригинальный элемент с правильными характеристиками и, как только он поступит, проведите полноценный ремонт.
Срочность — плохой советчик, когда речь идёт о безопасности. Профессионал отличается от дилетанта именно умением остановиться и сказать: «Это риск, который я не приму». Сохраните эту инструкцию в свой инструментарий. Пусть она станет карманным консультантом в нештатных ситуациях. А если потребуется качественный, сертифицированный крепёж для окончательной замены — вы знаете, где искать тех, кто в этом разбирается.
