Талреп устанавливают между двумя точками, чтобы натянуть трос или отрегулировать длину соединения. Но даже подходящий по размеру натяжитель может оказаться неудобным для монтажа: крюк не проходит в проушину, для кольца не предусмотрена скоба или готовая сборка получается слишком длинной.
Выбор зависит прежде всего от точек крепления. Крюк-крюк подходит там, где с двух сторон возможен надёжный зацеп. Крюк-кольцо сочетает два способа присоединения. Кольцо-кольцо используют для соединений через закрытые проушины и подходящие соединительные элементы.
Форма наконечников влияет на монтаж, но для окончательного выбора понадобятся также размеры и рабочие характеристики талрепа.

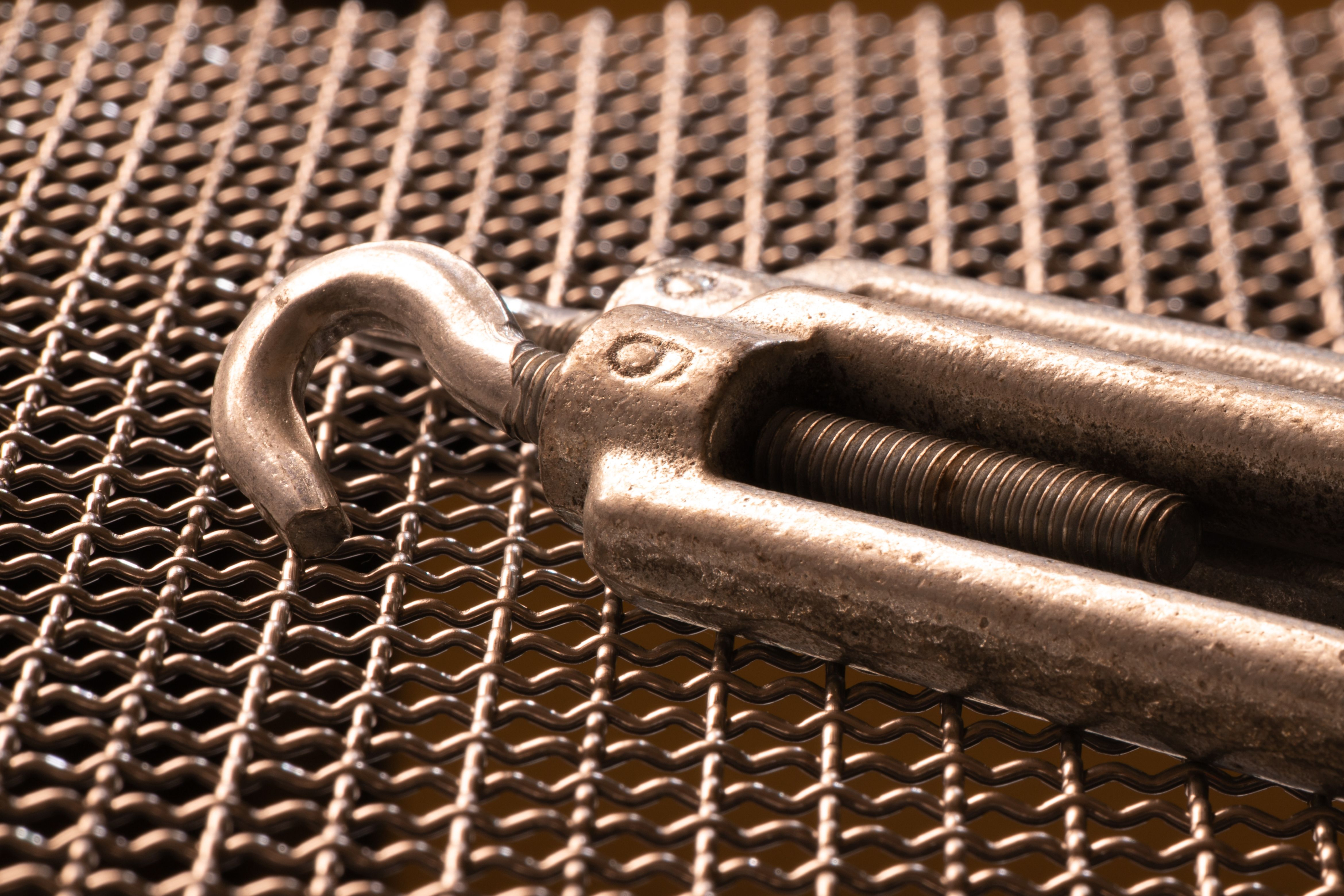

У талрепа два резьбовых наконечника, которые соединяют с опорой, тросовой петлёй или другим элементом конструкции. От их формы зависит, получится ли установить натяжитель напрямую или понадобятся дополнительные детали.
Начните с трёх вопросов.
Все три исполнения регулируются по одному принципу. При вращении корпуса резьбовые части с правой и левой резьбой перемещаются навстречу друг другу или в противоположные стороны, изменяя длину талрепа.
Отличаются конструкции наконечников и способы присоединения.
| Исполнение | Как присоединяется | Что учитывать |
|---|---|---|
| Крюк-крюк | Оба наконечника зацепляются за подходящие ответные элементы | Зев крюков, надёжность зацепления, возможность ослабления натяжения |
| Крюк-кольцо | Один конец крепится крюком, второй — через закрытую проушину | Совместимость двух способов крепления и дополнительные соединительные детали |
| Кольцо-кольцо | Оба конца присоединяются через закрытые проушины | Размер колец, соединительных элементов и возможность их установки |
У такого талрепа два открытых крюка. Их можно зацепить за подходящие проушины или другие предусмотренные точки без установки отдельной скобы на каждом конце.
Это удобно, когда соединение требуется периодически разбирать или переставлять. Однако открытый крюк должен надёжно удерживаться в точке крепления.
При ослаблении троса или изменении положения деталей крюк может выйти из зацепления, если конструкция не обеспечивает его удержание.
Поэтому проверяют не только размер зева, но и положение крюка после установки.
В каталоге MBI представлено исполнение талреп крюк-крюк DIN 1480, цинк .
С одной стороны такого талрепа находится открытый крюк, с другой — закрытое кольцо.
В такой конструкции крюк-кольцо позволяет совместить два разных способа крепления.
При этом закрытое кольцо само по себе не образует разъёмного соединения с другой закрытой проушиной. Между ними потребуется совместимый соединительный элемент.
Такое исполнение есть в разделе талреп крюк-кольцо DIN 1480, цинк .
У этого талрепа оба наконечника выполнены в виде замкнутых проушин. Их присоединяют к ответным элементам через предусмотренные конструкцией пальцы, скобы или другие подходящие детали.
В отличие от открытого крюка, кольцо не может просто соскочить с правильно установленного и зафиксированного соединительного пальца при кратковременном ослаблении натяжения. Сам палец и остальные части соединения при этом тоже должны надёжно удерживаться.
Соответствующая группа каталога — талреп кольцо-кольцо DIN 1480, цинк .
Допустим, по форме точек крепления исполнение уже выбрано. Теперь нужно проверить параметры, от которых зависят монтаж и работа всей сборки.
Если дополнительные элементы не учесть заранее, собранный узел может оказаться длиннее доступного расстояния ещё до начала натяжения.
При оценке нагрузки важно правильно понимать обозначение DIN 1480. Действующая редакция DIN 1480:2005-09 устанавливает характеристики кованых открытых корпусов талрепов.
Само упоминание стандарта в названии товара ещё не подтверждает допустимую нагрузку полной сборки с конкретными крюками или кольцами.
Например, производитель Crosby для своих талрепов отдельно указывает применение при прямолинейной тяге. Условия работы других изделий проверяют уже по их собственной документации.
Отдельно рассматривают грузоподъёмные операции. Талреп, которым можно натянуть трос, не обязательно разрешён для подъёма груза.
Возможность замены зависит от того, как талреп соединяется с опорой и тросом.
Возьмём условную конструкцию: на опоре установлена закрытая проушина, а на конце троса сформирована петля с коушем.
При переходе на другое исполнение сравните:
В одном случае достаточно подобрать талреп другого исполнения. В другом придётся изменить соединение с опорой или тросом.
Если вопрос связан с изготовлением концевой петли, подходящие способы разобраны в материале «Как соединить стальной трос» .
Для заказа определите тип наконечников, размер резьбы, требуемую длину и диапазон регулировки. Понадобятся также размеры обеих точек крепления и сведения о нагрузке соединения.
✓ Что находится в первой точке крепления.
✓ Что находится во второй точке крепления.
✓ Где нужен крюк, а где закрытое кольцо.
✓ Размер резьбы и геометрия наконечников.
✓ Монтажная длина и необходимый диапазон регулировки.
✓ Какие скобы, пальцы или другие элементы войдут в сборку.
✓ Рабочая нагрузка и условия эксплуатации.
