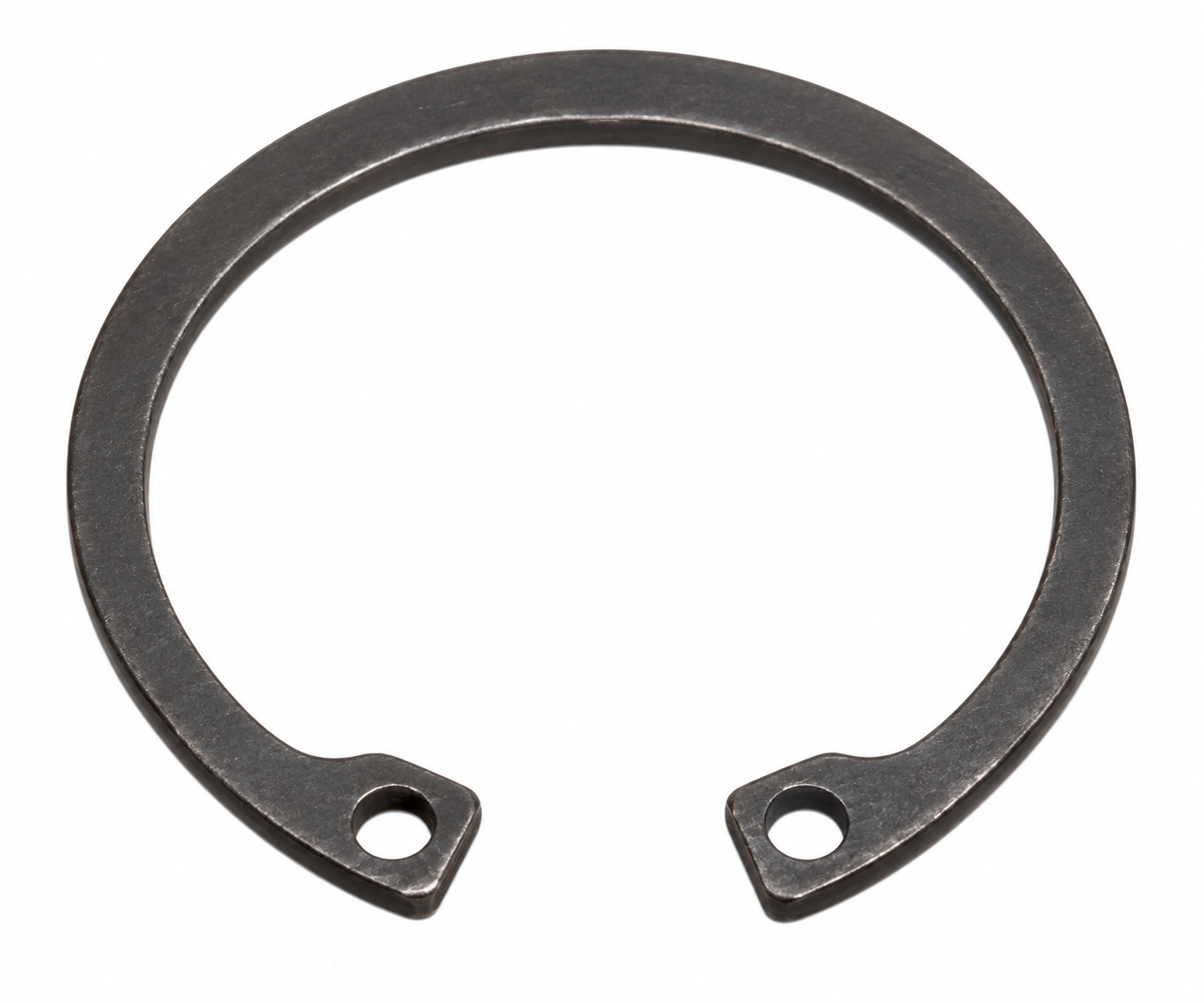

Стопорное кольцо выскочило из канавки. Поставить новое? Иногда этого достаточно, но бывает, что замена ничего не меняет: механизм снова работает какое-то время, а потом кольцо оказывается не на своём месте.
Причина может быть в самом кольце, неправильной посадке или состоянии проточки. Например, под осевой нагрузкой стенка канавки начинает деформироваться, кольцо перекашивается и постепенно выходит из неё. Причём само оно может выглядеть вполне исправным.
Прежде чем заказывать замену, стоит выяснить, что именно перестало удерживать деталь. Возможно, потребуется новое кольцо, а иногда без восстановления посадочного места не обойтись.
Кольцо должно соответствовать размерам посадочного места, полностью входить в проточку и иметь достаточную опору при осевой нагрузке. Если хотя бы одно из этих условий нарушено, фиксация может оказаться ненадёжной.
Эту причину стоит проверить в первую очередь, особенно если неисправность появилась сразу после сборки.
Кольцо может упереться в заусенец, загрязнение или край проточки. Снаружи кажется, что оно установлено, но часть окружности остаётся приподнятой. При появлении нагрузки кольцо смещается и может выйти из посадочного места.
Если кольцо выступает из канавки или стоит неровно, сначала выясните причину. Просто сильнее прижимать его инструментом не стоит.
Наружные стопорные кольца разжимают, чтобы надеть на вал, внутренние — сжимают для установки в отверстие. В обоих случаях важно не превышать деформацию, необходимую для монтажа.
При чрезмерном разжатии наружное кольцо может потерять первоначальную геометрию и необходимое прилегание к валу. Похожая проблема возможна у внутреннего кольца после слишком сильного сжатия.
Посмотрите на форму изделия, положение его концов и состояние монтажных отверстий. Если кольцо погнуто, имеет заметные повреждения или не восстанавливает первоначальную форму, повторно устанавливать его не стоит.
Но и новое кольцо не поможет, если изначально выбран неподходящий размер или нарушена геометрия проточки.
Стопорное кольцо служит осевым упором для закрепляемой детали. Когда та давит на кольцо, усилие передаётся на стенку канавки.
Поэтому повторное выпадение нового кольца того же исполнения — серьёзный повод проверить именно посадочное место.
Ищите следы замятия, сколы, заусенцы и изменение формы кромки, особенно на нагруженной стенке. Затем сравните размеры канавки с чертежом или техническими данными соответствующего исполнения.
На глаз можно обнаружить повреждение, но надёжно определить соответствие допускам без измерений не получится.
Важно также различать прочность самого кольца и прочность канавки. Иногда ограничение связано с материалом вала или корпуса. В таком случае более прочное кольцо причину неисправности не устранит.
Возможна и другая ситуация: кольцо установлено правильно, размеры канавки соответствуют требованиям, но во время работы его начинает выворачивать.
Причина может быть в форме поверхности детали, которая опирается на кольцо. Если контакт происходит через выраженную фаску или скругление, усилие может передаваться преимущественно на выступающую часть кольца.
Посмотрите, как соседняя деталь соприкасается с кольцом, куда направлено усилие и какая часть кольца реально воспринимает нагрузку.
Сама по себе фаска ещё не означает конструктивную ошибку. Имеют значение её размеры, расположение и влияние на работу соединения.
В технических материалах Smalley о несущей способности стопорных колец отдельно рассматриваются ограничения самого кольца и посадочной канавки.
После сборки кольцо может держаться нормально, а при эксплуатации оборудования выходить из канавки. Тогда стоит изучить режим работы узла.
Для некоторых наружных колец на быстро вращающихся валах дополнительно имеет значение центробежная сила: при высоких оборотах она может уменьшать удержание кольца в канавке.
Но одного факта вибрации для объяснения неисправности недостаточно. Нужно установить, какие нагрузки действуют на кольцо и подходит ли выбранное исполнение для такого режима.
Если кольцо уже слетело, начните с осмотра разобранного узла. Предварительно остановите оборудование и исключите возможность самопроизвольного движения деталей.
| Что обнаружено | Что делать дальше |
|---|---|
| Кольцо деформировано, канавка исправна | Устранить ошибку монтажа и установить новое кольцо правильного исполнения |
| Повреждена канавка | Оценить возможность восстановления либо замены вала или корпуса |
| Кольцо и канавка исправны, но узел не держит нагрузку | Проверить нагрузку, опорную геометрию и пригодность выбранного исполнения кольца |
Предположим, при монтаже кольцо чрезмерно разжали и оно получило остаточную деформацию.
Если канавка соответствует требованиям, рабочая нагрузка допустима, а ошибка установки устранена, новое кольцо правильного исполнения может решить проблему.
После монтажа проверьте посадку по всей окружности. Приподнятых участков и перекоса быть не должно.
В этом случае одной заменой кольца не обойтись. Замятая стенка по-прежнему будет воспринимать осевую нагрузку, поэтому неисправность может повториться.
В зависимости от конструкции потребуется оценить возможность восстановления канавки либо замены детали. После ремонта посадочное место должно соответствовать необходимым размерам и требованиям к прочности.
Тогда рассматривают весь узел. Возможно, фактическая нагрузка отличается от предусмотренной, соседняя деталь неправильно опирается на кольцо или само исполнение не подходит для такого режима работы.
Установка более толстого кольца в прежнюю канавку наугад вопрос не решает. Новое изделие может не соответствовать размерам проточки, а ограничение по прочности стенки останется.
Когда причина неисправности устранена, а посадочное место пригодно для дальнейшей работы, можно выбирать замену.
✓ Тип кольца: наружное для вала или внутреннее для отверстия.
✓ Номинальный диаметр: размер вала или отверстия.
✓ Обозначение и исполнение: по чертежу, спецификации или документации оборудования.
✓ Размеры канавки: для проверки соответствия посадочного места.
✓ Условия работы: осевая нагрузка, движение и другие особенности режима.
В каталоге MBI представлены наружные стопорные кольца DIN 471 для установки на валах и внутренние стопорные кольца DIN 472 для установки в отверстиях корпусов.
При подборе ориентируйтесь на исполнение, предусмотренное документацией узла. Одинаковый номинальный диаметр ещё не гарантирует взаимозаменяемость: кольца могут различаться толщиной, геометрией и требованиями к канавке.
